Popis produktu

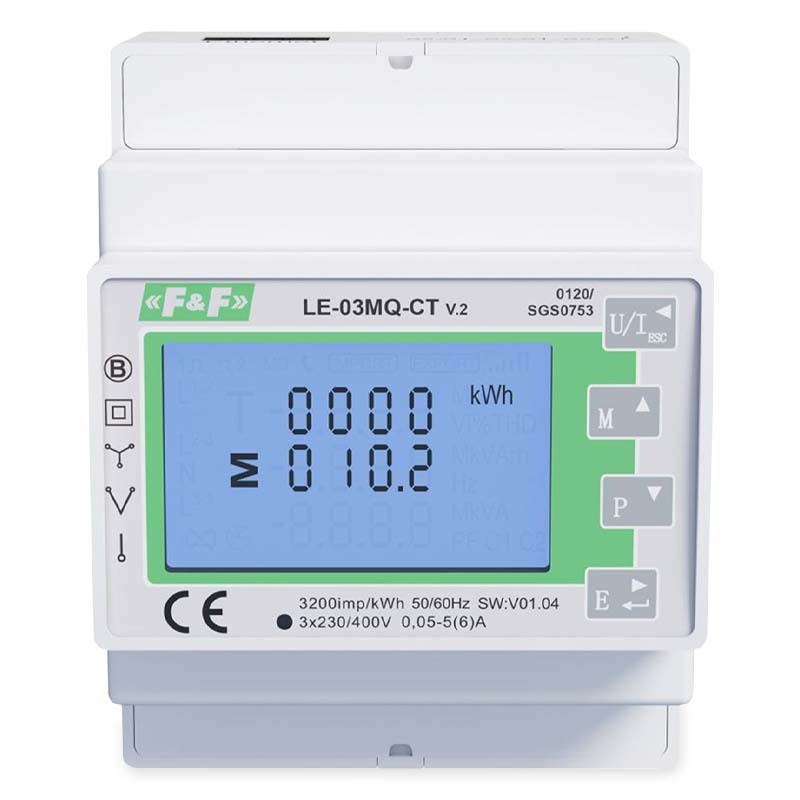

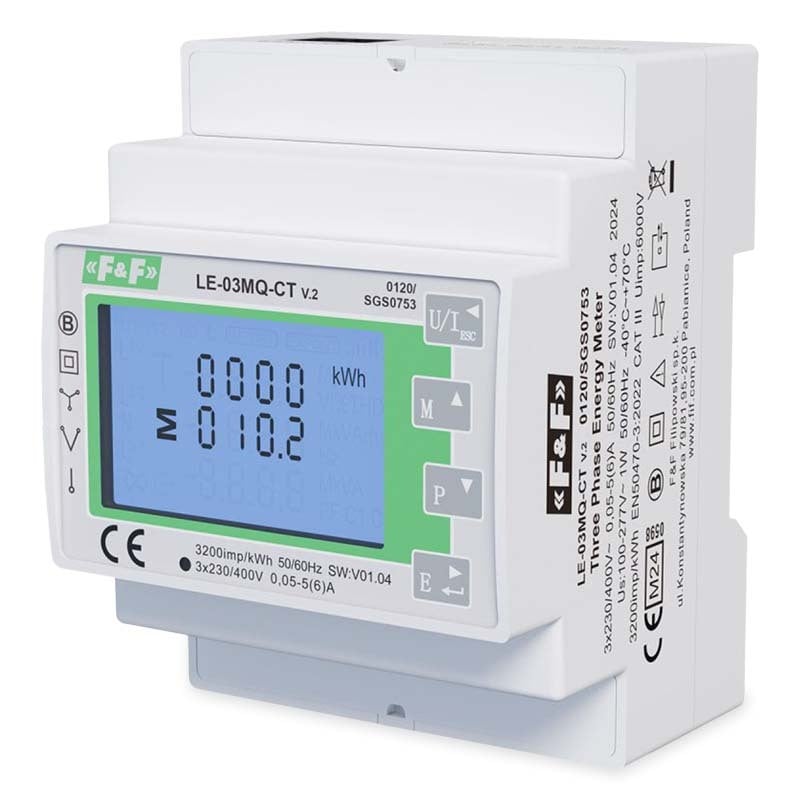

Trojfázový digitálny elektromer LE-03MQ CT je určený k podružnému polopriamemu meraniu spotreby elektrickej energie samostatných spotrebičov alebo spotrebičov v skupinách. Elektromer je možné použiť aj na fakturačné účely, je certifikovaný podľa normy MID 2014/32/EU.

Odporúčame vám, aby ste pri objednávke spomenuli v poznámke, že žiadate o nastavenie transformačného pomeru a jeho hodnotu. My ho pred odoslaním tovaru nastavíme za vás.

Upozornenie

Nastavenie pomeru je možné vykonať iba raz v súlade so zákonnou požiadavkou uvedenou v smernici MID. Je nevyhnutné si uvedomiť, že po tomto nastavení už nie je možné pomer zmeniť. Táto nezvratná skutočnosť platí pre oba dôležité parametre: CT2 aj CTrate. Prosíme, berte to na vedomie a poriadne si preštudujte návod na obsluhu a montáž, keďže po nastavení týchto parametrov, nemáte možnosť ich následne upraviť. Návod na obsluhu a montáž nájdete tu.

V prípade potreby nás kontaktujte a transformačný pomer vám nastavíme pred odoslaním tovaru.

Vlastnosti

● 3-fázovy 4-kvadrantový digitálny elektromer.

● Určený na  polopriame meranie X/5A alebo X/1A*.

● Meranie činnej, jalovej energie a parametrov siete.

● Komunikácia prostredníctvom protokolu Modbus RTU (port RS-485).

● 2-krát impulzný výstup SO.

● Podsvietený LCD displej.

● Zabezpečenie konfigurácie pomocou hesla.

* - hodnota primárneho a sekundárneho obvodu prúdového transformátora v rozsahu sa vkladá do pamäte elektromeru, takže na displeji sa zobrazuje skutočná spotreba elektrickej energie.

Pre viac informácií o maximálnej dĺžke pripojovacích vodičov prúdových transformátorov kliknite sem.

Zobrazované parametre

Zoznam napätia a prúdu. Hodnoty sa prepínajú tlačidlom V/A.

● Fázové napätie L1, L2, L3 [V];

● Prúd na jednotlivých fázach L1, L2, L3 [A];

● Celkové harmonické skreslenie napätia na jednotlivých fázach L1, L2, L3 [V%THD];

● Celkové harmonické skreslenie prúdu na jednotlivých fázach L1, L2, L3 [I%THD].

Zoznam frekvencií, účinníkov a maximálnych hodnôt. Hodnoty sa prepínajú tlačidlom MD/PF/HZ.

● Frekvencia [Hz];

● Celkový účinník (PF) [cos ϕ];

● Účinník (PF) pre jednotlivé fázy L1, L2, L3 [cos ϕ];

● Maximálny príkon [kW];

● Maximálny prúd na jednotlivých fázach L1, L2, L3 [A].

Zoznam výkonu. Hodnoty sa prepínajú tlačidlom P.

● Aktuálny činný výkon pre jednotlivé fázy L1, L2,L3 [kW];

● Aktuálny jalový výkon pre jednotlivé fázy L1, L2,L3 [kVAr];

● Aktuálny zdanlivý výkon pre jednotlivé fázy L1, L2,L3 [kVA];

● Celkový aktuálny činný výkon [kW];

● Celkový aktuálny jalový výkon [kVAr];

● Celkový aktuálny zdanlivý výkon [kVA].

Zoznam spotreby energie. Hodnoty sa prepínajú tlačidlom E.

● Odobraná (importovaná) činná energia [kWh];

● Dodaná (exportovaná) činná energia [kWh];

● Odobraná (importovaná) jalová energia [kVArh];

● Dodaná (exportovaná) jalová energia [kVArh];

● Celková činná energia [kWh];

● Celková jalová energia [kVArh].

PC aplikácia LEconfig

Program pre konfiguráciu a odpočet nameranej energie pre elektromery série LE s protokolom MODBUS.

Pre pripojenie elektromeru je potrebný konvertor CN-USB-485.

Bezdrôtový systém FOX

Elektromer LE-03MQ CT disponuje možnosťou diaľkového bezdrôtového odpočtu nameraných hodnôt prostredníctvom integrácie do WiFi systému FOX. Na tento účel slúži integrátor FOX ENERGY MODBUS-D.

Meternet PRO

Elektromer LE-03MQ CT umožňuje diaľkový odpočet nameraných hodnôt prostredníctvom siete RS-485 a príslušnej centrálnej jednotky. Na našej stránke je k dispozícii systém Meternet PRO, ktorý umožňuje diaľkový odpočet stavov (najmä elektrickej energie) a indikácií rôznych meracích zariadení a rozširujúcich modulov komunikujúcich v súlade s protokolom Modbus RTU.
